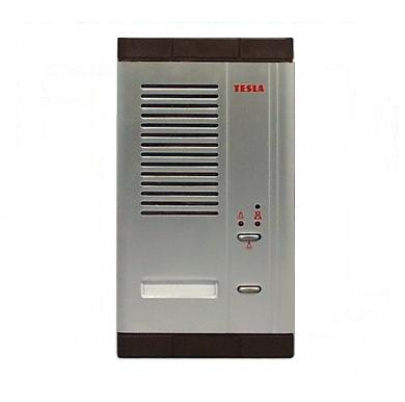

Elektrický vrátnik je zariadenie umožňujúce hovorové spojenie s domácim telefónom. Modul EV je osadený menovkami a tlačidlami pre vyzvonenie príslušného domáceho telefónu. Pri zatlačení vyzváňacieho tlačidla na module EV, dochádza k akustickej signalizácii, ktorá nás upozorňuje na vyzvonenie príslušného DT.

     Zatlačením tlačidla so znakom žiarovky sa zopnú LED diódy, ktoré osvetľujú menovky, čím sa zlepší ich čitateľnosť v tmavých priestoroch a v noci. Modul EV ďalej obsahuje LED diódu označenú znakom zvončeka, ktorá svieti iba po dobu vzájomnej komunikácie dvoch DT, čím upozorňuje návštevníka na obsadenie hovorovej cesty k DT.

V module elektrického vrátnika je použitý elektromagnetický menič vo funkcií mikrofónu a reproduktor má impedanciu 8 Ohm.

• vyzváňacie tlačidlá: 1 + menovka
• tlačidlo podsvetlenia menoviek: 1
• zápustná aj povrchová montáž
• vyhotovenie v dizajne TT94
• frekvenčná charakteristika: 300 - 400 Hz
• prípojné napätie tlačidiel : max. 12 V

Rozmery (1 modul): 110 x 199 mm (š x v)

Spolupracuje: domáce telefóny DT ELEGANT, DT 93, DT85
Napájanie: sieťové napájače SN 4DIN, SN93
Prevádzkové prostredie: -25°C do +40°C, max.vlhkosť 80%

Povrchová úprava

Jednotlivé diely elektrického vrátnika EV94 a tlačidlového tabla TT94 sú vyrábané z eloxovaného hliníkového profilu.

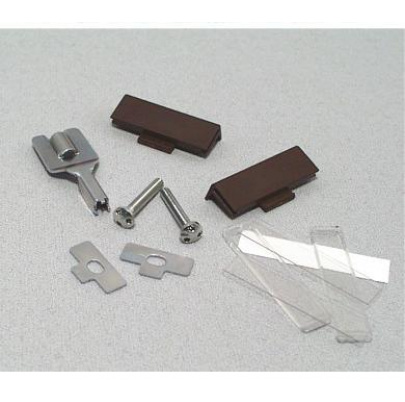

Sada náhradných menoviek a plastových krytiek spolu so špeciálnym nadstavcom na skrutkovač a so skrutkami, ktoré slúžia k upevneniu modulov v tlačidlových tablách. Sada je štandardne dodávaná spolu s modulmi EV a TT 94.

Inštalácia modulu

Tlačidlové tablo sa skladá z modulu elektrického vrátnika slúžiaceho pre komunikáciu a jedného alebo viacerých tlačidlových modulov. Moduly sa osádzajú do montážnych škatúľ pre zápustnú montáž do omietky, doplnený môže byť krycí rámček, strieška pod alebo nad omietku.

Poznámka: Voľba montážneho príslušenstva (montážne rámy, striešky) závisí od počtu tlačidlových modulov zaradených do zostavy.
