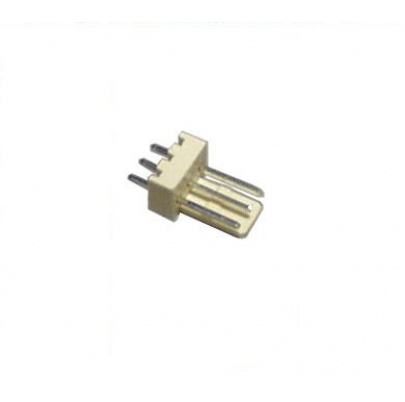

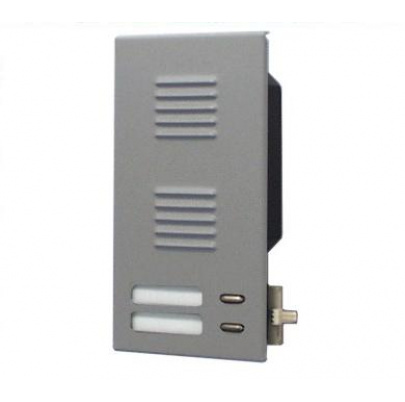

Modul elektrického vrátnika TT85 s bočným konektorom (foto 2) je osadené menovkami a tlačidlami pre vyzvonenie domáceho telefónu. Modul je určený pre prepojenie z ďalším tlačidlovým modulom, moduly sa prepajajú prepojovacích vodičov s nástrčným konektorom.

     Osvetlenie menoviek zabezpečujú LED diódy, ktoré sa uvedú do činnosti zatlačením tlačidla so znakom žiarovky na zámkovej lište.

     Zatlačenie vyzváňacieho tlačidla je sprevádzané zvukovou signalizáciou, ktorú zabezpečuje piezovyzváňač osadený na doske elektrického vrátnika. Signalizácia je preto možná len pri spojení tlačidlového modulu s EV. V module EV je použitý elektromagnetický menič vo funkcií mikrofónu a reproduktor, ktorý má impedanciu 8 Ohm

• akustická komunikácia
• zvuková signalizácia
• vyzváňacie tlačidlá: 2 + menovky
• tlačidlo podsvetlenia: 0
• osvetľovacie LED diódy: 2
• prepojovacie konektory: 2

Rozmery (1 modul): 110 x 199 mm (š x v)

Spolupracuje: domáce telefóny DT ELEGANT, DT 93, DT85
Napájanie: sieťové napájače SN 4DIN, SN93
Prevádzkové prostredie: -25°C do +40°C, max.vlhkosť 80%

Povrchová úprava
- prášková farba KOMAXIT
- svetlo-šedá

Inštalácia modulu
Tlačidlové tablo tt85 sa skladá z modulu elektrického vrátnika slúžiaceho pre komunikáciu a jedného alebo viacerých tlačidlových modulov. Moduly sa osádzajú do montážnych rámov pre zápustnú montáž do omietky. Moduly musia byť v montážnom ráme istené zámkovou lištou. Zostava tlačidlového tabla môže byť doplnená o striešku nad omietku.

Poznámka: Voľba montážneho príslušenstva (montážne rámy, striešky) závisí od počtu tlačidlových modulov zaradených do zostavy.
