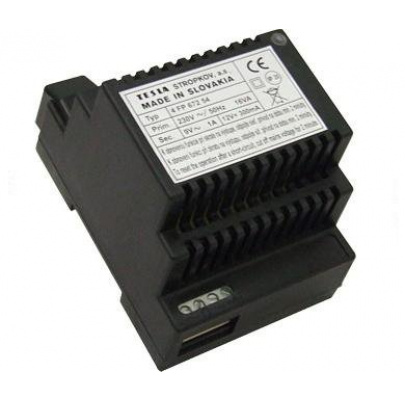

Sieťové napájače SN 4DIN pre analógové dorozumievacie systémy DDZ majú istenie primárneho vinutia transformátora a sekundárneho vynutia pre "12V=" realizované pomocou elektronického, tepelne závislého prvku (termistor PTC). V prípade skratu na výstupoch alebo dlhodobého preťaženia istiace prvky prerušia napájacie obvody, čo je signalizované zhasnutím alebo výrazným znížením jasu indikačnej LED diódy . Po odstránení poruchy je potrebné napájač odpojiť na dobu min. 2 minúty a po jeho opätovnom pripojení na sieť sa činnosť napájača obnoví v plnom rozsahu.

• napájacie napätie: 230 V, 50 Hz
• výstupné napätie: 9VAC/1A a 12VDC/300mA
• vyzváňací signál: 8VAC - bzučiak
• náhrada za: 4FP67238, 4FP67217
• rozmery: 70 (4xDIN) x 99 x 67,5 mm (šxhxv)
• hmotnosť: 0,6 kg
• stupeň ochrany: IP 20
• prevádzkové prostredie: - 5°C až +40°C
• vlhkosť: max 80%

Určený pre napájanie domácich telefónov so bzučiakom typ: 4FP21101, 4FP21051 a 4FP21036.

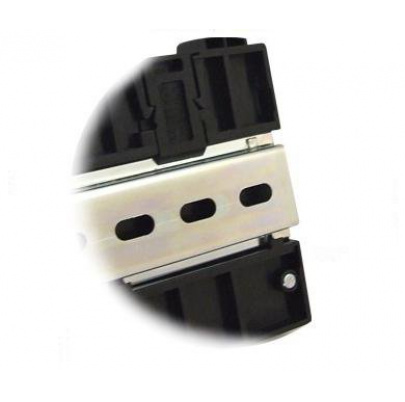

Sieťový napájač 4DIN sa inštaluje na DIN lištu, na ktorú je prispôsobený spodný kryt napájača so zaisťovacou západkou.

Poznámka: DIN lišta nie je súčasťou balenia.

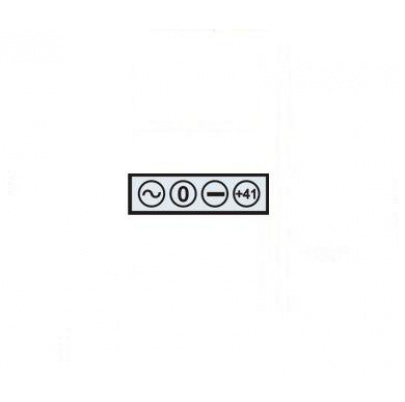

Popis svoriek na svorkovnici

L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC

 - výstup napätia 9V AC/1A

0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+41 - výstup napätia 12V DC/0,3A
- - vzťažná svorka s nulovým potenciálom pre jednosmerné napätie
