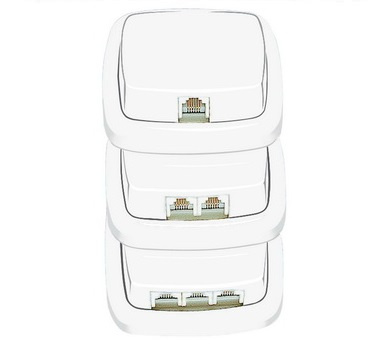

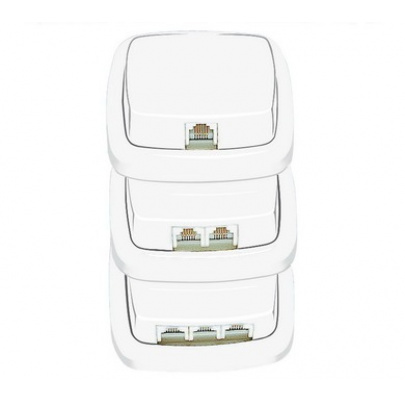

Radenie: TZ-1/A/2A/3A-b

Použitie:

Telefónna zásuvka je určená k trvalému alebo prechodnému pripojeniu koncových telekomunikačných zariadení vo vnútorných telekomunikačných rozvodoch. Telefónna zásuvka účastnícka (tzú) je určená na koncový bod telefónnej siete s analógovým účastníckym rozhraním. Telefónna zásuvka účastnícka priebežná (TZÚP) je určená na koncový bod telefónnej siete a na pripojenie vedenia následného účastníckeho rozvodu. Telefónna zásuvka (TZ) je určená na účastnícke rozvody za koncovým bodom telefónnej siete za (TZÚ). Telefónna zásuvka priebežná (TZP) je určená na účastnícke rozvody za koncovým bodom telefónnej siete (za TZÚ) s možnosťou pripojenia ďalšieho vedenia účastníckeho rozvodu pred alebo za koncovým bodom telefónnej siete. Uvedené zásuvky možno použiť aj v iných telekomunikačných sieťach, pre ktoré sú svojimi parametrami vyhovujúce.

Popis:

Základný zásuvkový konektorový modul (modulárna zásuvka) je šesťkontaktový normalizovaný diel odpovedajúci TST 005/95 (MH-ČTÚ), resp. TPT T 1-1 (MDPaT SR) a rozmerovo FCC S68 IEC 603-7. Pripojenie zásuviek je cez skrutkovú svorkovnicu.

- montáž nad omietku

Vyhotovenie zásuviek vyjadrené záčislím x=.1 až .5 znamená:

x=.1 - telefónna zásuvka (bez zakončovacieho člena)

x=.2 - telefónna zásuvka účastnícka TZÚ so zakončovacím členom (odpor + dióda), umožňujúcim kontrolu celistvosti slučky

x=.3 - telefónna zásuvka osadená len prvkami istenia proti prepätiu (3x varistor: medzi La-Lb, La-zem, Lb-zem)

x=.4 - telefónna zásuvka účastnícka osadená zakončovacím členom (odpor + dióda) a prvkami istenia proti prepätiu

x=.5 - telefónna zásuvka účastnícka osadená zakončovacím členom (odpor + dióda) a prvkami istenia proti nadprúdu.

Výrobok je schválený na pripojenie k telekomunikačnej sieti v SR a ČR.

V objednávke je potrebné uviesť aj záčislie farebného odtieňa:

.901 - biela

.905 - slonová kosť

.915 - hnedá
