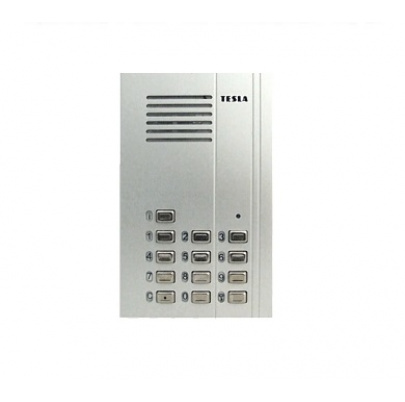

Modul EV s číselnicou pre kódovú voľbu - 4FN 230 63
4FN 230 63
181.20 €
s DPH
(151.00 € bez DPH)
- Číslo v katalógu: 1
- Výrobca: Tesla Stropkov, a.s.
- Expedujeme do: 5 pracovných dní
- Vytlačiť stránku produktu
- Upozorniť priateľa na tento produkt
- Sledovať cenu produktu
- Otázky ohľadom produktu: shop@tesla.sk
Popis výrobku
- adresné účastnícke čísla (001 - 999)
- plne duplexná hlasitá komunikácia s vyvoleným DT
- akustická signalizácia stlačeného tlačidla
- spojovacie tóny podobné spojovacím tónom známym z verejnej telefónnej siete
- tónová akustická signalizácia spojovacieho procesu (voľná linka, vyzváňanie, obsadenie, porucha)
- vyzvonenie DT zadaním 3-miestného kódu
- rýchla voľba adresného čísla
- priama voľba jedného DT (napr. domovník, sekretariát...)
- podsvetlená klávesnica
- nastaviteľná doba zopnutia el.zámku
- možnosť pripojiť až 7 vedľajších EV
- zápustná aj povrchová montáž
- vyhotovenie v dizajne GUARD
Poznámka: Voľba montážneho príslušenstva (montážne rámy, striešky) závisí od počtu modulov menoviek zaradených do zostavy.
Rozmery (1 modul): 110 x 174 mm (š x v)
Sieťový napájač: 4FP67257
Spolupracuje s DT: 4FP11083, 4FP11083.1, 4FP21103
Prevádzkové prostredie: -25°C do +40°C, max.vlhkosť 80%
Elektrický vrátnik FILIP GUARD sa skladá z modulu elektrického vrátnika s číselnou klávesnicou slúžiaceho pre komunikáciu a pre kódovú voľbu účastníckeho čísla. Do zostavy je možné pridať jeden alebo viac popisných modulov s podsvitom pre zverejnenie účastníckych mien a čísel. Moduly sa osádzajú do montážnych rámov pre zápustnú montáž do omietky a zostava môže byť doplnená strieškou pod alebo nad omietku. Moduly musia byť v montážnom ráme istené zámkovou lištou.
Zapojenie v systéme
Elektrický vrátnik FILIP GUARD sa štandardne dodáva ako hlavný vrátnik. EV je v systéme jednoznačne identifikovaný pomocou adresy. Dvojvodičový systém dovoľuje zadefinovať max. 8 EV. EVH (hlavný) má priradenú adresu „1" (nastavené vo výrobe), pre EVV (vedľajší) je možné nastaviť adresu „2 - 8“. V prípade, že chcete do systému zapojiť EVV, je nutné zmeniť jeho adresu a urobiť úpravu na doske elektroniky EV. Z hľadiska užívateľa sú funkcie EVH a EVV totožné.

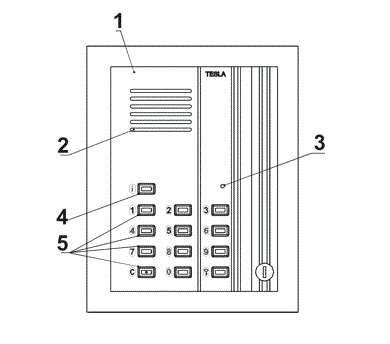

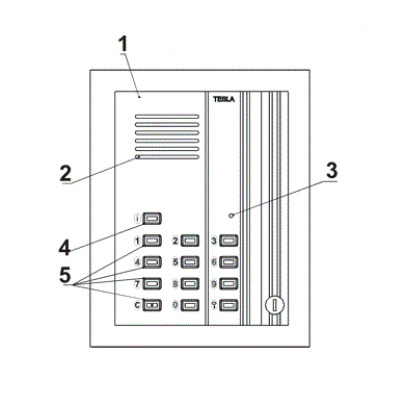

Popis - foto 2
1 – Elektrický vrátnik
2 – Reproduktor
3 – Mikrofón
4 – Tlačidlo priamej voľby
5 – Tlačidlá pre voľbu DT

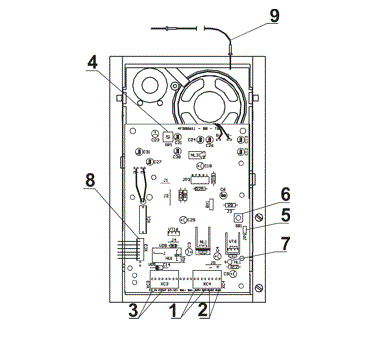

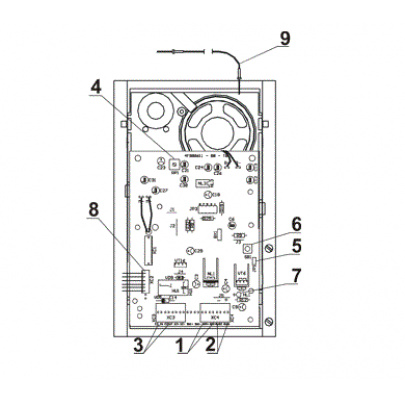

Popis - foto 3
1 – Svorky „NAP+“ a „NAP-“ - prívod napájania
zo sieťového napájača
2 – Svorky „BUS1“ a „BUS2“ – komunikačná zbernica
3 – Svorky „EZ_IN“ a „EZ_OUT“ – elektrický zámok
4 – Trimer pre nastavenie potlačenia miestnej väzby
5 – Prepojka EVH/EVV
6 – Tlačidlo RESET
7 – LED stavu linky
8 – Konektor pre pripojenie tlačidlového bloku
9 – Montážna šnúra
Jednotlivé diely elektrického vrátnika/tlačidlového tabla DDS GUARD sú vyrábané z hrubostenného eloxovaného hliníkového profilu, preto nie sú náchylné na koróziu.
