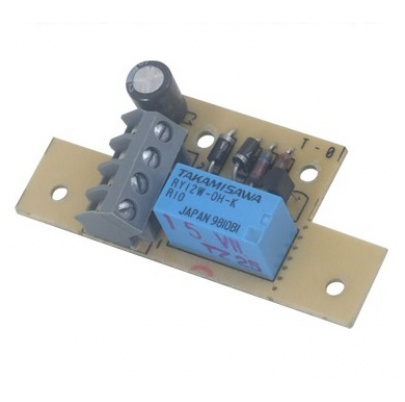

Spínací modul EZ 4FK17666 je doplnkové príslušenstvo k elektrickým vrátnikom resp. tlačidlovým tablám a využíva sa na spínanie elektrického zámku pri dlhých vedeniach, t.j. vtedy, keď odpor slučky spojovacích vodičov je väčší ako 4 Ohm, čo spôsobuje nespoľahlivú činnosť elektrického zámku.

Spínací modul je dizajnovo prispôsobený na montáždo elektrických vrátnikov typu EV 94 a tlačidlových tabiel TT85 a TT94. Je možné osadiť ho aj do iných typov elektrických vrátnikov a tlačidlových tabiel, vyžaduje si to však praktické skúsenosti s montážou takýchto zariadení.

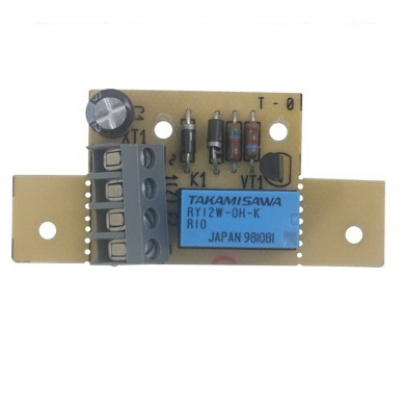

Veľkosť spínacieho modulu je možné upraviť ulomením bočných výstupkov plošného spoja v mieste perforovania - foto 3 (toto je nevyhnutné napr. pri montáži do TT85).

Určené pre: analógové komunikačné systémy 4+n
Rozmery: 6,5 x 3 cm (po ulomení perforácie 3,7 x 3 cm)

Obsluha

     Spínací modul EZ je ovládaný tlačidlom domáceho telefónu určeného pre spínanie elektrického zámku označeného symbolom „ kľúčik“ /v zapojení podľa obr.1 je svorka označená 1(Z)/. Stlačením tlačidla sa aktivuje spínací modul EZ a tým sa elektrický zámok uvedie do činnosti.
